Пневматические распределители Camozzi

Пневматический распределитель направляет сжатый воздух к исполнительному устройству и соединяет отработавшие линии с атмосферой. От него зависят и последовательность движений привода, и его поведение при снятии управляющего сигнала. Раздел объединяет 629 позиций, преимущественно производства Camozzi, и разделён по способу управления.

Подразделы

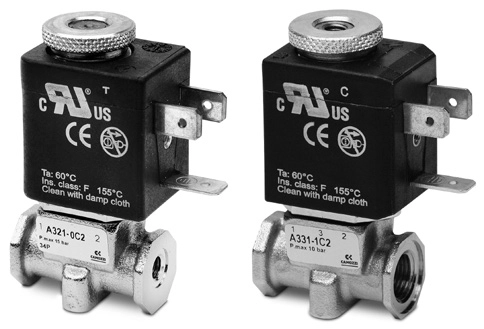

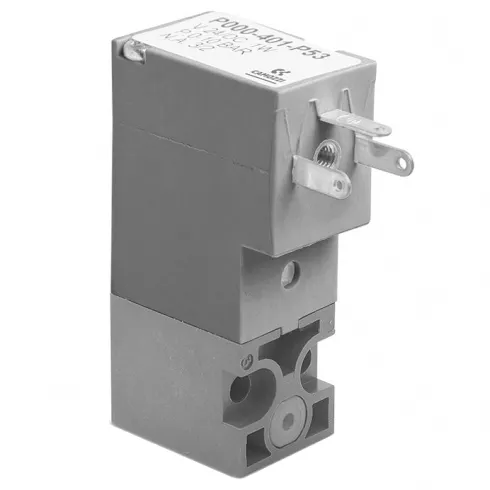

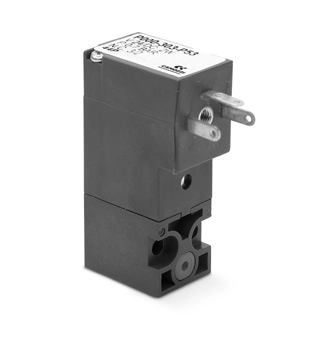

• Распределители с электро и пневмоуправлением (472) — аппараты с электромагнитной катушкой и с пневматическим пилотом для дистанционного управления
• Распределители с механическим и ручным управлением (92) — местное управление и путевые команды от механических приводов
• Пропорциональные распределители и регуляторы (65) — электронные пропорциональные регуляторы и сервораспределители, в том числе с перепрограммированием параметров

Кроме самих аппаратов в разделе представлены штекерные розетки и разъёмы с кабелем для подключения катушек.

Схемы и конструкция

По числу линий и позиций встречаются схемы 3/2, 5/2, 5/3, 2/2 и сдвоенные 2x3/2. Тип действия — моностабильный или бистабильный, функция распределителя нормально закрытая либо нормально открытая, у части позиций обе. Конструктивно это золотниковые, клапанные и седельные аппараты, а также исполнения с вращающимся золотником. Корпус преимущественно алюминиевый, встречаются никелированная латунь, нержавеющая сталь и полиамид, золотник — из нержавеющей стали или алюминиевого сплава.

Основные параметры

• Максимальное рабочее давление: от 3 до 20 бар, чаще всего 10 бар
• Минимальное рабочее давление: от −1 до 4 бар, включая вакуумные исполнения от −0,9 бар
• Присоединение: M5, G1/8, G1/4, G3/8, у части моделей 4 мм
• Условный проход от 0,5 до 9 мм, расход от 0,08 до 2700 Нл/мин
• Рабочее напряжение катушки: 6, 12, 24 и 110 В DC, а также 110 В AC
• Потребляемая мощность: от 0,6 до 10 Вт, у отдельных позиций указана как 12 ВА
• Время включения 10–15 мс, выключения 10–25 мс; класс защиты от IP00 до IP65

Условия применения

Рабочая среда — очищенный воздух по ISO 8573-1:2010, преимущественно класса [7:4:4] без необходимости маслораспыления. Для части аппаратов требуется центробежный фильтр 25 мкм либо последовательная установка фильтров 25 и 5 мкм. Рабочая температура от 0 °C до +50 или +60 °C, отдельные исполнения допускают −20 °C на сухом воздухе. Монтажное положение у большинства моделей любое.
