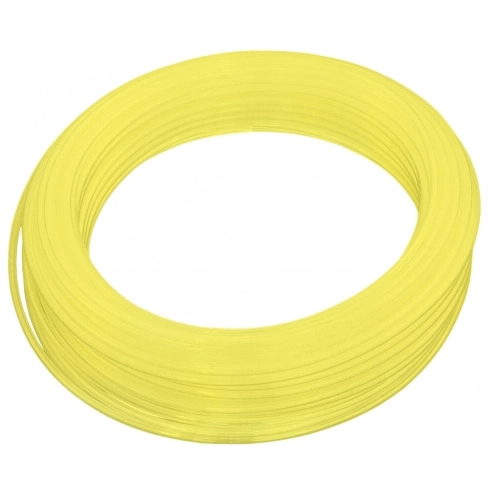

Полиуретановые трубки Camozzi

Полиуретановая трубка — гибкая пневмолиния, по которой воздух идёт от распределителей к цилиндрам, захватам и прочей исполнительной аппаратуре. Полиуретан держит малый радиус изгиба без залома и переносит многократные перегибы, поэтому его применяют и на неподвижной разводке, и на подвижных участках — в кабель-каналах, на порталах и манипуляторах.

Размеры

• Наружный диаметр: от 4 до 16 мм
• Внутренний диаметр: от 2 до 12 мм
• Толщина стенки: от 0,75 до 2,5 мм
• Минимальный радиус изгиба: от 8 до 90 мм в зависимости от типоразмера
• Масса: от 9,3 до 147 г/м

Серии и соответствие стандартам

В разделе трубки Camozzi серий TPU (38 позиций), PUX (9 позиций) и PUAS (5 позиций). Большинство отнесено к пищевой группе с соответствием FDA 21 CFR 177.2600, пять позиций — огнеупорные, с соответствием UL94 V0. Твёрдость материала у большинства трубок SH98 по Шору.

Давление и температура

Максимальное рабочее давление зависит от соотношения диаметра и толщины стенки и лежит в диапазоне от 4 до 19 бар: у распространённых типоразмеров это 8, 9, 11 и 13 бар, у отдельных исполнений — 19 бар. Рабочая температура — от -20 °C до +60 °C.

Трубки рассчитаны на присоединение цанговыми фитингами: торец режут перпендикулярно оси и без замятия, иначе цанга не даст герметичного соединения. Внутренний диаметр подбирают по требуемому расходу и длине линии, наружный — по присоединительному размеру фитингов, а серию — по условиям: пищевое производство, требования пожарной безопасности или обычная промышленная разводка.
