Фитинги цанговые Camozzi

Цанговый фитинг соединяет пневмолинию без инструмента: трубка вставляется в патрубок до упора, цанга удерживает её от выдёргивания, а уплотнительное кольцо обеспечивает герметичность. Для разборки достаточно нажать кольцо освобождения — трубка вынимается, соединение собирается заново.

Что входит в направление

• Штуцеры цанговые (199) — переход с резьбы на трубку, прямые и угловые

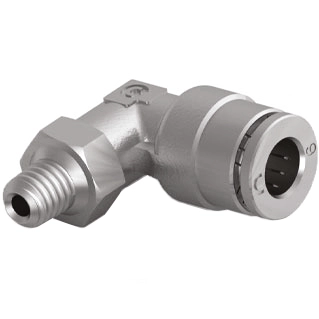

• Угольники цанговые (274) — поворот линии на 90°, в том числе поворотные исполнения

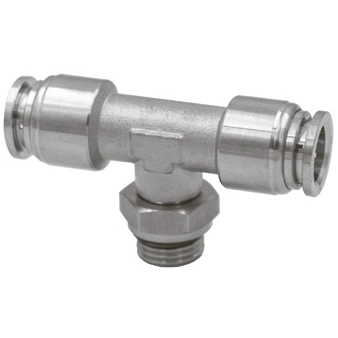

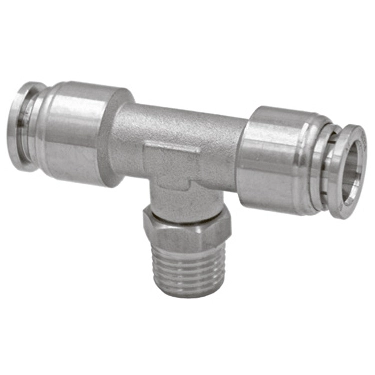

• Тройники цанговые (252) — разветвление потока
• Муфты цанговые (58) и муфты для панельного монтажа (31) — стык двух трубок, вторые с выводом через стенку
• Переходники цанговые (60) — стыковка трубок разного диаметра
• Коллекторы цанговые (28) — раздача воздуха на несколько отводов
• Крестообразные фитинги (7), втулки (10) и заглушки (24)

Материалы и среды

Корпуса выполнены из никелированной латуни, нержавеющей стали AISI 316 и 316L, технополимера POM и латуни. Цанга — никелированная латунь, нержавеющая сталь AISI 316 или 301 либо сочетание POM и AISI 301; уплотнения NBR, EPDM, FKM и PTFE. Кроме стандартных серий в разделе есть пищевые, поворотные и позиции для тормозных систем.

• Присоединение цангой: от 3 до 16 мм
• Максимальное рабочее давление: от 12 до 150 бар, чаще 12, 16, 18 и 20 бар
• Минимальное рабочее давление: до -0,9 бар, то есть допустима работа на вакууме
• Рабочая температура: от -60 °C до +200 °C в зависимости от материалов исполнения
• Среда: сжатый воздух, у ряда серий также жидкости, вода и агрессивные среды
• Форма фитинга: I-, L-, T-, E- и Y-образная

Подбор ведут по наружному диаметру трубки и типу второго присоединения — резьба G, R, M либо вторая цанга. Материал выбирают по среде: технополимер для обычного сжатого воздуха, никелированная латунь для общепромышленных линий, нержавеющая сталь для пищевых производств и агрессивных сред.
