Тройники цанговые Camozzi

Цанговый тройник разветвляет пневмолинию на две ветви и удерживает трубку без гаек и ключа: она вставляется в цангу до упора и фиксируется зажимным кольцом, а для снятия достаточно нажать на обойму. Соединение получается разборным и повторяемым, поэтому цанговые тройники используют и при монтаже машин, и при переборке контуров.

Формы и схемы разветвления

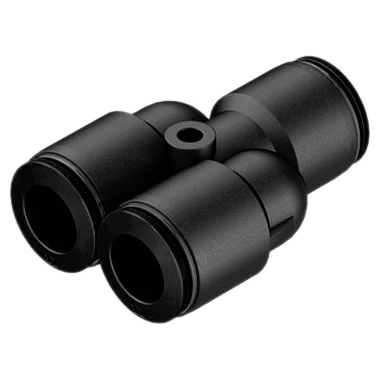

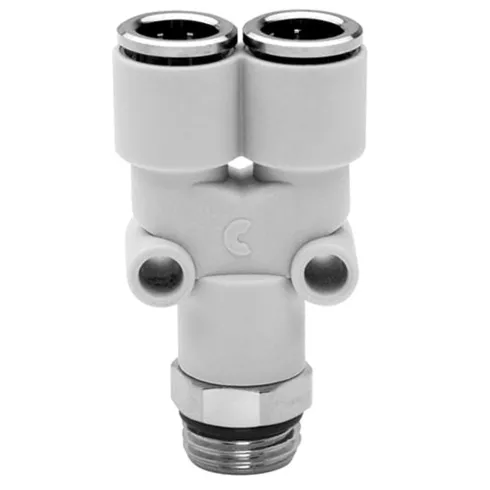

Большинство позиций — T-образные, остальные Y-образные. По конструкции тройники делятся на переходные, у которых диаметры присоединений различаются, и прямые с одинаковыми выходами. Вход бывает двух видов: наружная резьба (её имеет большая часть раздела) или цанга; выход у всех моделей цанговый. Отдельную группу составляют поворотные исполнения, у которых цанга вращается относительно корпуса и снимает закручивание трубки.

Материалы корпуса и уплотнений

Корпуса выполняются из нержавеющей стали (марки AISI 316 и 316L), никелированной латуни, технополимера и латуни. Цанга — никелированная латунь, нержавеющая сталь AISI 316 или 301, у части моделей POM в паре с AISI 301. Уплотнения PTFE, NBR, FKM или EPDM. Такой набор материалов покрывает разные среды: сжатый воздух, воздух с жидкостью, воду и агрессивные среды, а также линии пищевой промышленности и вакуума.

Основные характеристики

• Трубка: от 3 до 16 мм, чаще 4, 6, 8, 10 и 12 мм
• Резьба: 1/8, 1/4, 3/8 и другие размеры, стандарт ISO 228 или ISO 7
• Максимальное рабочее давление: от 12 до 60 бар, у большей части 12 или 16 бар
• Минимальное давление у отдельных моделей: −0,9 бар, то есть допустима работа на вакууме
• Рабочая температура: от −60 °C до +200 °C в зависимости от материалов исполнения
• Длина 20,9–76 мм, высота 6–35,75 мм, масса 5–129 г

Под ключ большинство тройников берётся за внешний шестигранник, часть моделей — за внутренний. Подбирайте по наружному диаметру трубки и резьбе штуцера, а материал выбирайте по среде и температуре линии.
