Пневмотрубки и шланги Camozzi

Пневмотрубка — гибкая линия, по которой сжатый воздух идёт от подготовки к распределителям и приводам. Выбор здесь определяется не только диаметром: полимер задаёт стойкость к изгибу, температуре и агрессивной среде, а толщина стенки вместе с материалом — предельное давление. В направлении 231 позиция Camozzi.

Материалы и их назначение

Полиуретан (71 позиция) держит частые перегибы и удобен в подвижных участках; полиамид PA12 и Rilsan® PA11 (41) прочнее и устойчивее к температуре; полиэтилен (18) — экономичное решение для стационарной обвязки; полиэстер (14) применяется в спиральных линиях, поливинилхлорид (5) и тефлон — в специальных задачах. У части позиций указана групповая принадлежность: пищевые (65), антистатические (6), огнеупорные (5), химически стойкие (2). Заявленные стандарты — FDA 21 CFR 177.2600 и 177.1522, DIN 74324, DIN 73378, ГОСТ Р 51190-98, UL94 V0.

Подразделы

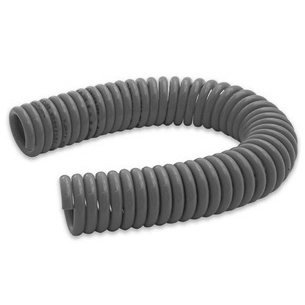

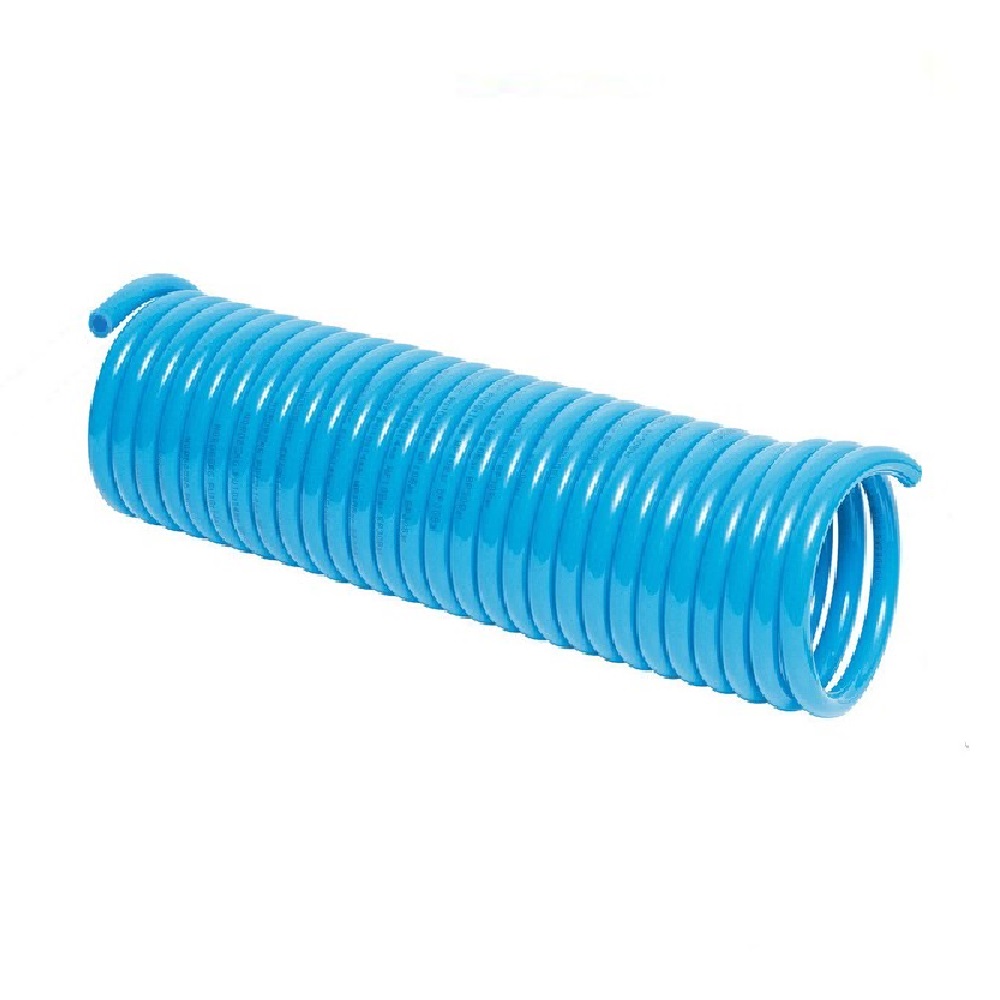

• Трубки спиральные — самая многочисленная группа, для подвижных постов и ручного инструмента
• Полиуретановые трубки и полиамидные трубки — основа обычной пневмообвязки
• Полиэтиленовые трубки и трубки и шланги из ПВХ
• Тефлоновые трубки и полиэстеровые трубки — для повышенных требований к среде и температуре
• Рукава гофрированные

Размеры и давление

• Внутренний диаметр: от 2 до 14 мм
• Наружный диаметр: от 4 до 18 мм
• Толщина стенки: от 0,75 до 3 мм
• Максимальное рабочее давление: от 4 до 44 бар в зависимости от материала и стенки
• Минимальный радиус изгиба: от 8 до 200 мм
• Рабочая температура: от −20 °С до +60 °С, от −40 °С до +80 °С, от −20 до +100 °С или от −10 °C до +40 °C — по исполнению

У спиральных трубок дополнительно нормируются внешний диаметр спирали (от 38 до 180 мм), внутренний (от 30 до 152 мм) и линейная длина — 5, 7,5, 10, 15 или 30 м. Присоединение комплектующих у большинства позиций цанговое, поэтому наружный диаметр трубки нужно подбирать под цангу фитинга. Твёрдость по Шору SH98 указана у части полиуретановых исполнений.
